| 鋁型材擠壓模具(ju)專用龍門加工(gong)中(zhong)心 |
| 產品型號： |
簡要說明： |
型(xing)材動柱式龍門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產(chan)品參數
The Product Parameters
|
項目 |
FWG-L540 |
FWG-L560 |
FWG-L |
FWG-L |
||
|
行 |
X軸行程mm |
4000 |
6000 |
4000 |
6000 |
|
|
Y軸行程mm |
800 |
1070 |
||||
|
Z軸行程mm |
350 |
500 |
||||
|
旋轉軸（A軸）擺動主軸頭 |
|
旋轉角度?90? |
||||
|
旋轉軸（A軸）工件旋轉軸 |
|
旋轉角度?90? |
||||
|
龍門寬度mm |
650/400 |
650 |
||||
|
工作臺面到橫梁底面距離mm |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400/480 |
400/480 |
||||
|
主軸端面至工作臺面距離mm |
110～460 |
負41～459（立式時，有效300） |
||||
|
主軸中心至工作臺面距離mm |
|
130～630（臥式時，有效300） |
||||
|
主軸端面至工作臺面側面最大距離mm |
|
負100 |
||||
|
主 |
主軸規格 |
BT-40 |
ISO-30主軸（意大利） |
|||
|
主軸額定轉速rpm |
|
6000 |
||||
|
主軸最高轉速rpm |
12000 |
24000 |
||||
|
主軸額定扭矩Nm |
35 |
11.9 |
||||
|
刀 |
刀庫形式 |
傘形刀庫 |
排式刀庫 |
|||
|
刀庫容量 |
8把/12把 |
8把 |
||||
|
移動 |
X軸快速移動m/min |
40 |
30 |
|||
|
Y軸快速移動m/min |
30 |
24 |
||||
|
Z軸快速移動m/min |
30 |
24 |
||||
|
工 |
工作臺尺寸mm |
4000X500 |
6000X500 |
4000X500 |
6000X500 |
|
|
工作臺最大承重kg |
1500 |
2000 |
1500 |
2000 |
||
|
工件最大寬度 |
500 |
500 |
||||
|
龍門過工件高度立式/臥式 |
400 |
400/480 |
||||
|
CNC第四軸 |
選配 |
選配 |
||||
|
動力 |
主軸電機功率kw |
5.5/7.5 |
7.5/8.6 |
|||
|
X、Y、Z、A軸電機功率（X軸配減速機） |
3.5/2.2/2.2 |
3.5/2.2/2.2/0.5 |
||||
|
精 |
X軸定位精度mm |
?0.02（全閉環，發格光柵尺） |
?0.02（全閉環，發格光柵尺） |
|||
|
X軸重復定位精度mm |
?0.01 |
?0.01 |
||||
|
Y、Z軸定位精度mm |
?0.015 |
?0.015 |
||||
|
Y、Z軸重復定位精度mm |
?0.008 |
?0.008 |
||||
|
潤滑 |
潤滑系統 |
集中潤滑 |
||||
|
冷卻系統 |
切削液冷卻 |
|||||
|
排屑 |
雙螺旋+鏈板式排屑器 |
|||||
|
機床 |
機床外形尺寸（長X高X寬）mm |
7500X1800X2400 |
9000X1800X2400 |
7500X1800X2400 |
9000X1800X2400 |
|
|
機床總重T |
7 |
9 |
9 |
9 |
||
|
機床輸入電壓功率 |
380V/25KVA |
|||||
|
數控系統 |
三菱/西門子/發那科 |
|||||
型材動柱式龍門加工中心
Section Moving Column Machining Center In Longmen
FWG-L540 / L560 /L540A/L560A
產(chan)品(pin)特點
Product Features
1.鋁型(xing)材龍門式加工(gong)中心是鉆、銑、攻絲等加工(gong)工(gong)作。
2.本機床采(cai)用(yong)動柱式龍門結構(gou)，X軸采用歐洲(zhou)進口高精度雙邊(bian)消隙齒輪(lun)齒條傳動，可實現快速移動，Y、Z軸采用(yong)精密高轉速絲桿傳動，各導軌(gui)均采用(yong)為精密直(zhi)線(xian)滾動導軌(gui)，均有護罩(zhao)防護。
3.可選配(pei)旋轉(zhuan)軸(zhou)工(gong)(gong)作臺，旋轉(zhuan)軸(zhou)工(gong)(gong)作臺由兩段(duan)組成，該轉(zhuan)軸(zhou)工(gong)(gong)作臺分(fen)別(bie)(bie)由機床(chuang)工(gong)(gong)作臺左右兩側(ce)的精密數控分(fen)度盤控制，可實(shi)現兩段(duan)轉(zhuan)軸(zhou)工(gong)(gong)作臺分(fen)別(bie)(bie)或同時±90°旋(xuan)轉，提供更為(wei)強大的加工能(neng)力。

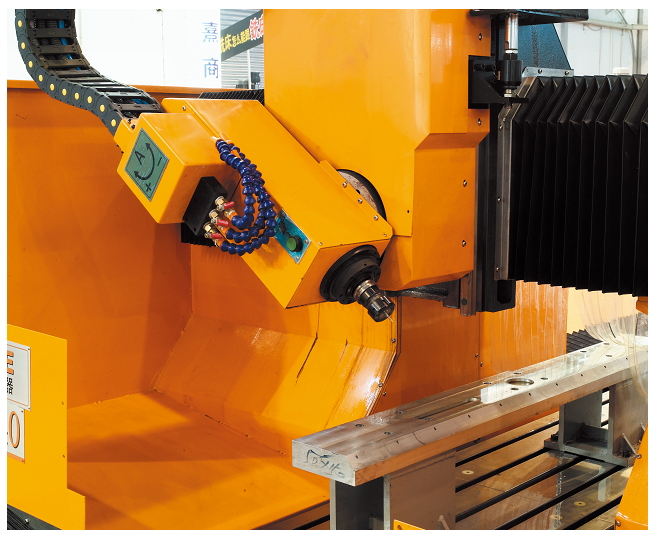

4.可選配主軸擺(bai)頭功能（ISO—30電機主軸），可以±90°旋轉，進(jin)行一(yi)次(ci)裝夾多面(mian)加(jia)(jia)工，并(bing)且可以(yi)實(shi)現(xian)(xian)斜面(mian)銑削(xue)，攻牙等，增加(jia)(jia)專(zhuan)為(wei)鋁(lv)型材加(jia)(jia)工而(er)開發，可對鋁(lv)型材進(jin)行直角銑頭(tou)可以(yi)實(shi)現(xian)(xian)一(yi)次(ci)裝夾五(wu)面(mian)加(jia)(jia)工。
5.可選配排式刀庫(ku)或鏈式刀庫(ku)，可進行(xing)快速自動換刀，提(ti)高加工效率。
6.配有雙螺桿(gan)排(pai)屑器，自動排(pai)除鋁屑，減輕工作者的勞動強度。
 |
 |
 |
