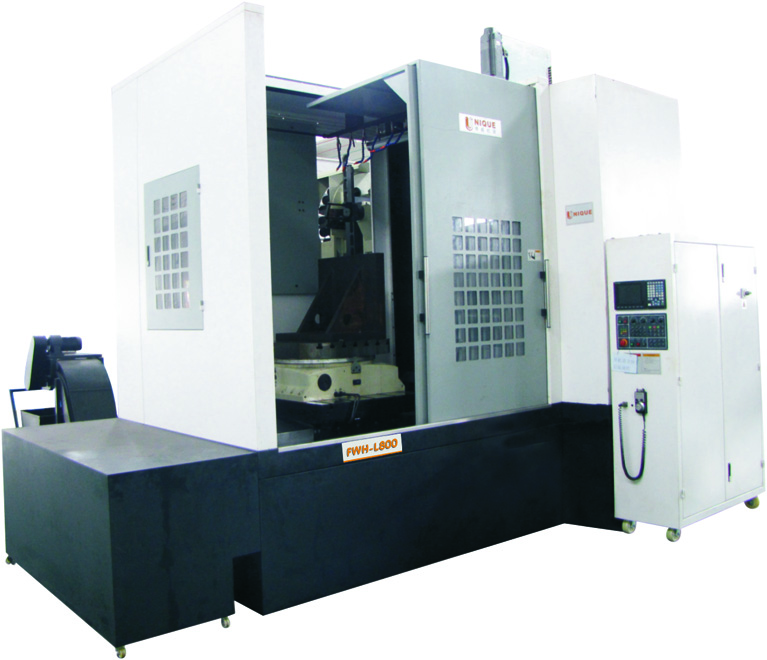

| 臥式(shi)加工(gong)中(zhong)心-FWH-L800 |
| 產品型號： |
簡要說明： |
數(shu)控臥式加工(gong)中心(xin)
CNC Horizontal Machining Center
數控臥(wo)式(shi)加工中心規格
CNC Horizontal Machining Center Specifications
主要技術參數 |
FWH-L800 |
|
工(gong)作臺尺(chi)寸mm |
矩形基臺(tai)(tai)（1200X900）+分度轉臺(tai)(tai)（800X800） |
|
X軸(zhou)行程mm |
1400 |
|
X軸電(dian)機(ji)功(gong)率kw |
4.5 |
|
Y軸(zhou)行程mm |
1100 |
|
Y軸電(dian)機功率(lv)kw |
4.5 |
|
Z軸行程mm |
1100 |
|
Z軸(zhou)電機功率kw |
4.5 |
|
B軸電機功率kw |
3.5 |
|
四(si)軸B軸回(hui)轉直徑(jing)mm |
Φ1000 |
|
最大工件尺寸mm |
Φ1300X1500 |
|
工(gong)作臺承重kg |
2000 |
|
快速進(jin)給速度m/min |
X、Y、Z：24 |
|
切削進給速度m/min |
1-24000 |
|
軸向推(tui)力kgf |
1000 |
|
機床(chuang)布(bu)局 |
T |
|
主軸錐孔 |
BT50 |
|
主軸轉速rpm |
8000 |
|
主(zhu)軸功率kw |
22-26 |
|
主軸(zhou)扭矩N.m |
140 |
|
主軸(zhou)前軸(zhou)承mm |
100 |
|
主(zhu)軸中(zhong)心至臺面距離mm |
80-1180 |
|
主軸端面至工(gong)作(zuo)中心(xin)距離(li)mm |
250～1350 |
|
工作臺至(zhi)地面距離(li)mm |
1350 |
|
ATC容量 |
24 |
|
最(zui)大刀具直徑mm |
Φ112/Φ200(相(xiang)鄰(lin)刀套空刀) |
|
換刀(dao)時間(jian)s |
3.8 |
|
直線定位精度mm |
0.012（全程(cheng)） |
|
重復定位(wei)精度mm |
0.0072 |
|
B軸定位(wei)精度(du) 秒 |
±3 |
|
B軸重(zhong)復定位精度 秒 |
±1 |
|
大流量(liang)高(gao)壓力冷(leng)卻(que)系統 套 |
1 |
|
機床(chuang)外形尺寸（長(chang)X高X寬）mm |
4720X5290X4040 |
|
機床總重T |
26 |
|
數(shu)控系統 |
三(san)菱/西門子/發那科 |
數控臥式加工中心特點
The Characteristics Of CNC Horizontal Machining Center
1.機床是T型(xing)布局，工件重(zhong)量的變(bian)化不(bu)會影響X、Y軸(zhou)的(de)運動慣量，所以輪廓銑削精度(du)不受工件(jian)重量的(de)變化(hua)，加工精度(du)穩(wen)定。
2.前后床(chuang)身均為(wei)油(you)水分離設計。潤滑油(you)可回收，節(jie)約資源，冷(leng)卻液不會被污染(ran)變質，冷(leng)卻效果好，有(you)利環保。
3.分度(du)工作(zuo)臺(tai)承重達(da)
4.立柱為整體框式結構(gou)，剛性(xing)好(hao)，熱變形小。
5.主軸箱為整體(ti)對稱箱式結構，剛性好，熱均衡效果好，熱變形小(xiao)。
6.主(zhu)(zhu)軸(zhou)(zhou)(zhou)系統采用(yong)液壓浮動打刀(dao)結(jie)構(gou)，打刀(dao)時打刀(dao)力不會沖(chong)擊主(zhu)(zhu)軸(zhou)(zhou)(zhou)軸(zhou)(zhou)(zhou)承，主(zhu)(zhu)軸(zhou)(zhou)(zhou)軸(zhou)(zhou)(zhou)承得到有效(xiao)保(bao)護。
7.主(zhu)軸軸承設有(you)氣幕保護(hu)機構，有(you)效防止切(qie)屑和切(qie)削液進入主(zhu)軸軸承。
8.主軸端設有6個噴嘴冷(leng)卻(que)刀具(ju)和切削區(qu)，工件溫度小，加工精(jing)度高(gao)。
9.主軸(zhou)軸(zhou)承設有(you)強迫循(xun)環冷卻裝置，主軸(zhou)溫升小(xiao)，熱變形小(xiao)，加工精度高。
10.主軸箱(xiang)采用(yong)液壓平衡其重量，主軸箱(xiang)運(yun)動靈活、平穩、慣性小、響應快。
11.凸輪(lun)式(shi)換刀(dao)機械手，準確、可靠(kao)、速(su)度快（刀(dao)對(dui)刀(dao)換刀(dao)時(shi)間(jian)僅為3.8秒）。
12.全(quan)封(feng)閉式機(ji)床防護罩，操作安全(quan)，環保(bao)。
13.液壓系(xi)統采用雙聯(lian)泵供(gong)油(you)，由液控(kong)(kong)口(kou)實時自(zi)動控(kong)(kong)制(zhi)系(xi)統供(gong)油(you)狀態，所以系(xi)統溫(wen)升小，工作穩定(ding)。
14.冷(leng)卻系統(tong)設有3個水泵供水，分別(bie)供刀具、切削(xue)區，工件(jian)(jian)噴淋(lin)冷(leng)卻和床身(shen)水槽沖刷切屑，工件(jian)(jian)熱變(bian)形小(xiao)，工件(jian)(jian)清潔度(du)高.，而(er)且整個機床(chuang)熱(re)變形小，機床(chuang)精度穩定。
15.機床采用日(ri)本三菱M70數控系統，其中央處理(li)器是64位處理器，運算速度快，效率高，故障率低，可(ke)靠性高。
16.本機(ji)(ji)床適用于機(ji)(ji)床制(zhi)造(zao)、汽車(che)制(zhi)造(zao)業、航(hang)天(tian)航(hang)空、軍事工業及船舶(bo)制(zhi)造(zao)業和模具制(zhi)造(zao)業等其他機(ji)(ji)械制(zhi)造(zao)行業。
